Чтобы определить размер водосточного желоба, нужно учитывать не только общую площадь кровли, но и площадь водосбора для каждого участка, интенсивность осадков, длину карниза, число воронок и производительность всей водосточной системы. Желоб нельзя выбирать отдельно от трубы и воронки: если один из элементов имеет недостаточную пропускную способность, вода будет переливаться даже при правильно рассчитанных остальных комплектующих.
Содержание
- Что называют диаметром желоба и почему желоб, воронку и трубу выбирают вместе
- Чем отличаются размер желоба, диаметр трубы и выходное сечение воронки
- Как вода проходит от ската крыши до водосточного стояка
- Какие данные нужны для расчета водосточной системы
- Как определить водосборную площадь ската
- Почему общую площадь крыши нельзя автоматически считать нагрузкой на один стояк
- Как учесть длину карнизного участка и расположение воронок
- Как рассчитать размер желоба и диаметр трубы по площади кровли
- Как выполнить упрощенный подбор по площади ската
- Как рассчитать потребность по интенсивности осадков и расходу воды
- Как выбрать ближайший больший типоразмер по результату расчета
- Как распределить воду между несколькими воронками и стояками
- Как рассчитать обслуживаемую площадь для каждой воронки
- Что учитывать при стоке с нескольких скатов и внутренних углов
- Как подобрать водосток для длинного карнизного участка
- Как выбрать совместимые размеры желоба, воронки и трубы по каталогу
- Почему большая водосточная труба не компенсирует слишком узкий желоб или воронку
- Как проверить типоразмер и пропускную способность конкретной системы
- Пример расчета водостока для скатной крыши и проверка перед покупкой
- Как распределить площадь крыши между стояками на практическом примере
- Как определить недостаточную пропускную способность и необходимость увеличить сечение или добавить воронку
- Как учесть интенсивные осадки, засорение, наледь и запас пропускной способности
Что называют диаметром желоба и почему желоб, воронку и трубу выбирают вместе
Диаметр желоба — это один из основных параметров, по которым производители обозначают типоразмер элемента. Для полукруглых моделей он связан с шириной и геометрией профиля, а для прямоугольных и сложных по форме изделий размеры могут задаваться иначе. Поэтому сравнивать разные водосточные системы только по одному числу некорректно.
Желоб, воронка и труба образуют единую цепочку отвода воды. Каждый элемент должен пропускать расчетный поток без переполнения. Если узким местом становится хотя бы одна деталь, увеличение остальных параметров не устраняет ограничение.
Чем отличаются размер желоба, диаметр трубы и выходное сечение воронки
Размер желоба характеризует его геометрию и способность принимать поток с поверхности кровли. У круглых и полукруглых моделей часто используется условный диаметр желоба, у прямоугольных систем — ширина и глубина профиля.
Диаметр трубы относится уже к вертикальному стояку. Он показывает, какое проходное сечение доступно для движения воды вниз. При этом диаметр труб нельзя автоматически сопоставлять с размером желоба: в одной серии производитель может сочетать большой желоб с меньшей трубой, если производительности такой комбинации достаточно.
Выходное сечение водоприемной воронки — еще один отдельный параметр. Оно определяет, насколько свободно вода переходит из желоба в вертикальный стояк.
Таким образом, при подборе необходимо учитывать сразу несколько характеристик:
- размер и форму желоба;
- проходное отверстие воронки;
- диаметр водосточной трубы;
- расчетную производительность каждого элемента;
- совместимость комплектующих одной системы.
Такой подход позволяет рассматривать водосточную систему как единый рабочий контур, а не как набор независимых деталей.

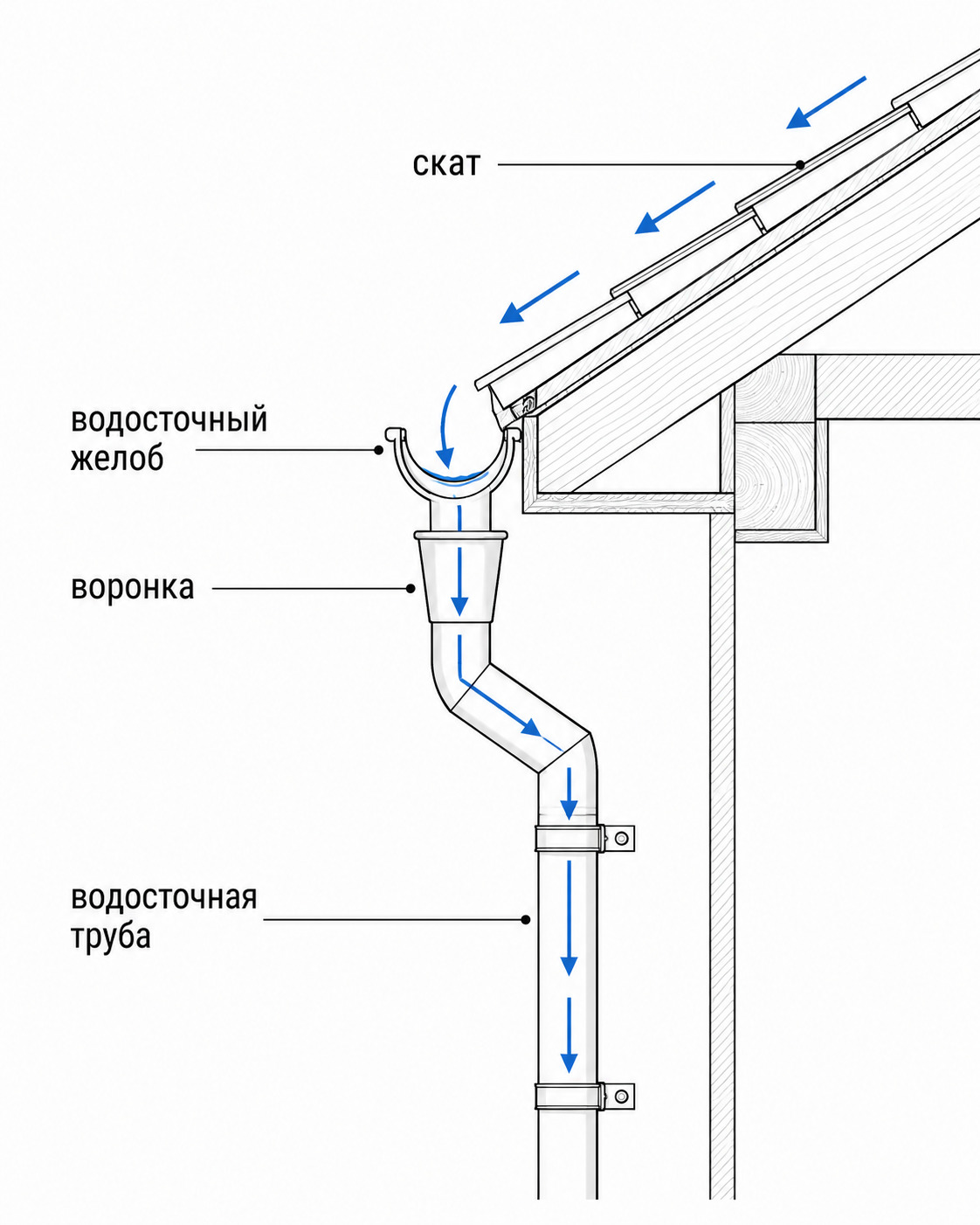

Как вода проходит от ската крыши до водосточного стояка
Вода сначала стекает по поверхности ската к карнизу. Затем она попадает в желоб, перемещается по нему к водоприемной воронке и через нее поступает в вертикальную трубу.
Схема движения выглядит последовательно:
- осадки попадают на поверхность крыши;
- уклон направляет воду к карнизному краю;
- желоб собирает поток;
- воронка принимает воду из желоба;
- труба отводит ее вниз;
- нижняя часть системы направляет поток к месту сброса или отвода.
При таком устройстве наружный водосток применяется прежде всего на скатной крыше. Правильность работы зависит от согласованности всех элементов водосточной системы и от того, насколько корректно рассчитана нагрузка на каждый участок.
Какие данные нужны для расчета водосточной системы
Чтобы выполнить расчет водостока, необходимо определить площадь водосбора, длину карнизных участков, число воронок, направление потоков и расчетную интенсивность дождя. Только после этого можно выбирать подходящие размеры элементов.
Как определить водосборную площадь ската
Водосборная площадь — это участок кровли, с которого вода направляется к конкретному желобу или воронке. Для простой односкатной или двускатной крыши определить ее сравнительно легко: достаточно рассчитать геометрические размеры обслуживаемой части.
Для предварительного подбора часто используют площадь горизонтальной проекции ската. Например, если участок крыши имеет проекцию 8 × 6 м, площадь составляет:
8 × 6 = 48 м²
Если весь поток с этой зоны поступает к одной воронке, именно 48 м² принимают как расчетную нагрузку на соответствующий участок водостока.
Для сложной кровли расчет выполняют отдельно по каждой зоне. Это особенно важно при наличии ендов, выступов, внутренних углов и скатов, направляющих воду к одному карнизу.
Почему общую площадь крыши нельзя автоматически считать нагрузкой на один стояк
Общая площадь крыши показывает только масштаб кровли, но не распределение воды между стояками. Если на доме установлено четыре воронки, это еще не означает, что нагрузка на каждую будет равна четверти общей площади.
На распределение влияют:
- форма скатов;
- направление уклонов;
- расположение воронок;
- длина желобов;
- наличие ендов;
- точки объединения потоков;
- конфигурация карнизных участков.
Поэтому водосток по площади крыши подбирают не путем простого деления общей площади на количество труб, а через определение обслуживаемой зоны каждого выпуска.
Такой расчет позволяет избежать ситуации, когда один стояк оказывается перегруженным, а соседний работает с большим запасом.
Как учесть длину карнизного участка и расположение воронок
Чем длиннее желоб, тем больше воды может накапливаться в нем по пути к выпуску. Особенно важна длина участка между крайней точкой карниза и воронкой.
Если воронка расположена у края, почти весь поток движется в одном направлении. При центральном положении вода может подходить к выпуску с двух сторон, что меняет нагрузку на отдельные участки.
При расчете необходимо учитывать:
- общую длину карниза;
- расстояние от края желоба до ближайшей воронки;
- число водоприемных точек;
- уклон желоба;
- расположение мест, где сходятся потоки.
Кронштейны также относятся к обязательным элементам системы. Их количество и шаг определяют с учетом длины желоба, требований производителя и условий монтажа. Неправильное крепление способно привести к деформации профиля и нарушению заданного уклона.
Как рассчитать размер желоба и диаметр трубы по площади кровли
Для предварительного подбора сначала определяют обслуживаемую площадь кровли, затем рассчитывают ожидаемый поток воды и выбирают ближайший подходящий типоразмер системы. Чем выше нагрузка, тем больше должна быть пропускная способность желоба, воронки и трубы.
Как выполнить упрощенный подбор по площади ската
Упрощенный способ применяют на простых крышах, когда производитель уже указывает, какую площадь способен обслуживать определенный комплект.
В таком случае порядок действий следующий:
- рассчитать площадь водосбора для конкретной воронки;
- определить число участков, обслуживаемых отдельными стояками;
- найти в каталоге производителя допустимую площадь для нужного типоразмера;
- сопоставить расчетную площадь с указанным значением;
- выбрать вариант, производительность которого не ниже требуемой.
Например, если обслуживаемая зона составляет 70 м², система, рассчитанная максимум на 60 м², не подходит. Нужно выбрать следующий размер или изменить схему размещения воронок.
Такой метод позволяет быстро подобрать водосточную систему, но не заменяет более точный расчет при сложной конфигурации крыши.

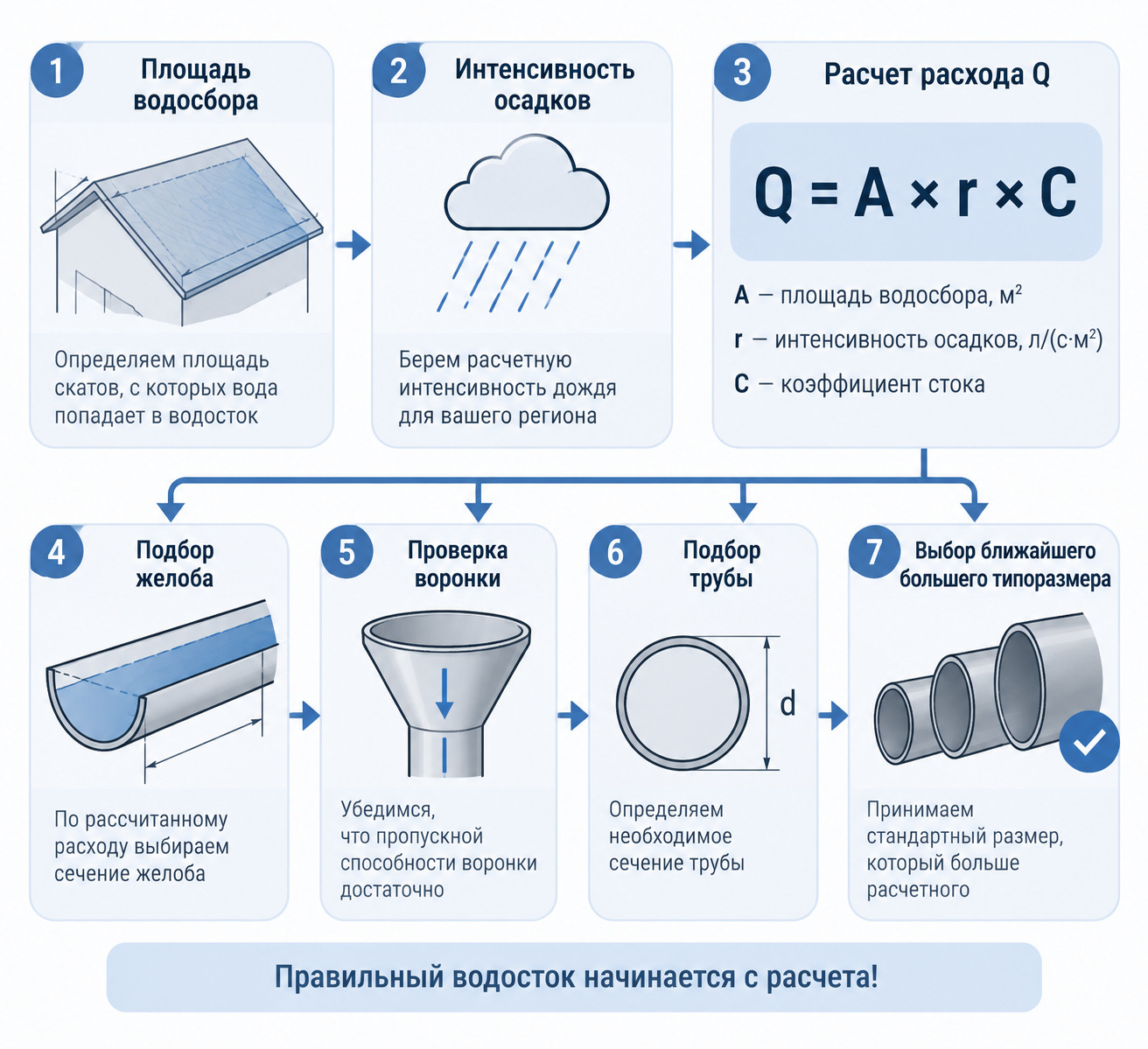

Как рассчитать потребность по интенсивности осадков и расходу воды
Более точный подход учитывает не только площадь, но и интенсивность дождя. Расход воды можно определить по формуле:
Q = A × r × C,
где:
- Q — расчетный расход воды;
- A — площадь обслуживаемой кровли;
- r — интенсивность осадков;
- C — коэффициент стока.
Если кровля практически не впитывает воду, коэффициент стока в упрощенном расчете принимают близким к единице. Однако конкретные значения параметров необходимо выбирать в соответствии с применяемой методикой проектирования.
Допустим, участок площадью 80 м² обслуживается одной воронкой, а расчетная интенсивность дождя составляет 0,03 л/(с·м²). Тогда при C = 1 расход будет:
80 × 0,03 = 2,4 л/с.
Полученный параметр сравнивают с производительностью водосточного желоба, воронки и трубы.
Для предварительной оценки можно использовать калькулятор расчета водостока. Однако любой онлайн-калькулятор работает только с теми исходными данными и формулами, которые заложены разработчиком. Поэтому результат необходимо проверять по техническому каталогу выбранной системы.
Как выбрать ближайший больший типоразмер по результату расчета
После определения требуемой производительности выбирают не ближайший меньший, а подходящий больший типоразмер. Такой запас необходим потому, что реальные условия эксплуатации отличаются от идеальной расчетной модели.
If расчетный поток составляет 2,4 л/с, а одна система рассчитана на 2,2 л/с, а следующая — на 3,0 л/с, выбирают второй вариант.
При этом выбор диаметра трубы выполняют одновременно с подбором желоба и воронки. Нельзя увеличить только вертикальный стояк, оставив более слабые элементы перед ним.
Выбирая размер водосточного желоба, также следует учитывать рекомендации изготовителя по комплектным сочетаниям элементов. Это снижает риск несовместимости и ошибок при монтаже.
Как распределить воду между несколькими воронками и стояками
Количество водоприемных точек выбирают исходя из площади, геометрии крыши и допустимой нагрузки на каждый участок системы. Чем сложнее рельеф кровли, тем важнее рассчитывать каждый стояк отдельно.
Как рассчитать обслуживаемую площадь для каждой воронки
Сначала на плане кровли отмечают линии уклонов и направление воды. Затем определяют зоны, из которых поток поступает к каждой воронке.
Работа выполняется поэтапно:
- выделяют отдельные скаты;
- показывают направление стока;
- отмечают карнизные желоба;
- наносят водоприемные воронки;
- разделяют кровлю на расчетные зоны;
- рассчитывают площадь каждой зоны;
- сопоставляют ее с допустимой производительностью системы.
Расчет количества водоприемных точек нельзя строить только на общей площади дома. Две одинаковые по площади крыши могут требовать разного количества стояков из-за различий в конфигурации.
Размещение водосточных воронок зависит от рельефа кровли, допустимой площади водосбора и конструкции здания.
Что учитывать при стоке с нескольких скатов и внутренних углов
Внутренние углы и ендовы создают участки повышенной нагрузки. Здесь вода с нескольких плоскостей объединяется в один поток и может поступать в желоб значительно интенсивнее, чем на прямом участке карниза.
При такой конфигурации важно учитывать:
- площадь каждого соседнего ската;
- направление их уклонов;
- место выхода ендовы к карнизу;
- расстояние до ближайшей воронки;
- возможность установки дополнительной точки приема воды.
Если несколько скатов направляют воду к одной небольшой зоне, стандартного подбора только по общей площади недостаточно. В подобных местах система должна иметь дополнительный запас пропускной способности.
Как подобрать водосток для длинного карнизного участка
Для длинного карниза важна не только площадь водосбора, но и путь, который вода проходит по желобу. При большой длине потоки постепенно объединяются, поэтому нагрузка ближе к воронке возрастает.
В такой ситуации возможны два решения:
- увеличить размер желоба и производительность воронки;
- добавить еще одну точку приема воды и разделить карниз на несколько расчетных участков.
Второй вариант часто позволяет равномернее распределить поток и уменьшить длину его движения.
Чтобы рассчитать водосточную систему для такого участка, необходимо определить площадь зоны, приходящуюся на каждый выпуск, а затем проверить работу выбранного типоразмера.
Как выбрать совместимые размеры желоба, воронки и трубы по каталогу
Окончательный подбор выполняют по технической документации конкретного производителя. Именно каталог показывает, какие размеры желобов, труб, воронок, кронштейнов и других комплектующих предназначены для совместной работы.
Почему большая водосточная труба не компенсирует слишком узкий желоб или воронку
Пропускная способность всей цепочки определяется элементом с наименьшей производительностью.
Например, если труба способна отводить 4 л/с, но воронка пропускает только 2,5 л/с, система в целом не сможет принять 4 л/с. Вода будет накапливаться в желобе и при сильном ливне переливаться через край.
То же происходит, если воронка и труба рассчитаны правильно, но сам желоб не способен принять и транспортировать необходимый поток.
Поэтому сочетание «желоба — трубы — воронки» должно рассматриваться как единая система.
Как проверить типоразмер и пропускную способность конкретной системы
После расчета необходимо найти в каталоге производителя технические параметры выбранной линейки.
Проверяют:
- размер желоба;
- соответствующий диаметр желоба, если он используется в обозначении;
- совместимую воронку;
- размер трубы;
- допустимый расход каждого элемента;
- максимальную обслуживаемую площадь;
- шаг установки кронштейнов;
- количество соединительных и крепежных деталей.
Если производитель предлагает собственный калькулятор водостока, его можно использовать для предварительного подбора. Аналогично работает калькулятор водосточной системы: пользователь вводит размеры кровли, высоту здания, длину карнизов и другие исходные данные, а сервис помогает определить комплект.
При этом онлайн-сервис следует рассматривать как вспомогательный инструмент. Финальный выбор необходимо сопоставлять с технической документацией.
Если требуется рассчитать диаметр трубы, следует сначала установить требуемый расход, а уже затем выбирать совместимый типоразмер. Такой подход надежнее, чем подбирать параметры только по внешним размерам.
Пример расчета водостока для скатной крыши и проверка перед покупкой
На практическом примере удобно увидеть, как площадь кровли распределяется между несколькими стояками и почему расчет необходимо выполнять отдельно для каждой зоны.

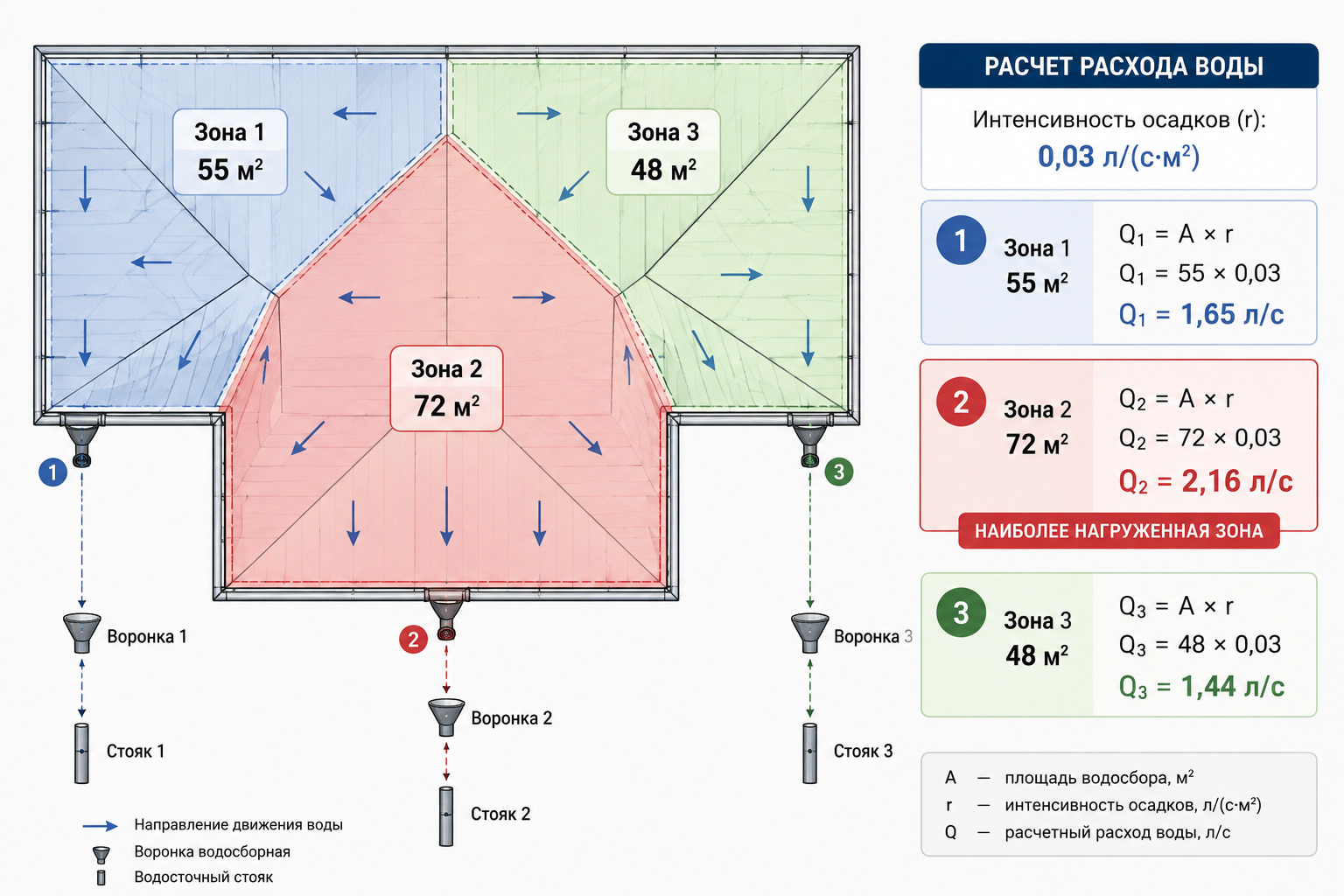

Как распределить площадь крыши между стояками на практическом примере
Предположим, скатная крыша имеет три участка, вода с которых поступает к разным воронкам:
- зона 1 — 55 м²;
- зона 2 — 72 м²;
- зона 3 — 48 м².
Общая площадь составляет 175 м², но использовать ее как нагрузку на один стояк нельзя.
Для каждой зоны отдельно рассчитывают расход. Если принять условную интенсивность осадков 0,03 л/(с·м²), получим:
- зона 1: 55 × 0,03 = 1,65 л/с;
- зона 2: 72 × 0,03 = 2,16 л/с;
- зона 3: 48 × 0,03 = 1,44 л/с.
Наиболее нагруженной оказывается вторая зона. Именно по ней особенно важно проверить выбранный типоразмер.
Если расчет ведется через онлайн-калькулятор, в него желательно вводить не только общую площадь, но и параметры отдельных участков, если сервис предоставляет такую возможность.
Как определить недостаточную пропускную способность и необходимость увеличить сечение или добавить воронку
Недостаточная производительность возникает, когда расчетный расход превышает допустимое значение хотя бы одного элемента системы.
Например, если для зоны требуется 2,16 л/с, а выбранный желоб допускает только 1,9 л/с, возможны два основных решения:
- выбрать более крупный типоразмер;
- уменьшить нагрузку на участок, установив дополнительную воронку.
Какой вариант лучше, зависит от конструкции здания, расположения стояков и возможности монтажа дополнительных элементов.
Увеличивать только диаметр труб не имеет смысла, если ограничивающим элементом остается желоб.
При выборе металлического водостока принцип тот же: водостоки металлические различаются не только материалом, но и геометрией и производительностью конкретных серий. Поэтому материал сам по себе не определяет допустимую площадь кровли.
Как учесть интенсивные осадки, засорение, наледь и запас пропускной способности
Расчетные условия не всегда совпадают с фактическими. Во время сильного дождя поток может кратковременно превышать среднее значение, а листья, мелкий мусор или наледь способны уменьшить свободное сечение.
При финальном выборе стоит проверить несколько факторов:
- возможны ли в регионе интенсивные ливни;
- есть ли рядом деревья, увеличивающие риск засорения;
- образуется ли зимой наледь;
- насколько удобно очищать желоба и воронки;
- предусмотрен ли запас производительности;
- не перегружены ли участки около ендов;
- хватает ли количества водоприемных воронок.
Запас не означает, что нужно без причины выбирать максимальный типоразмер. Его задача — компенсировать реальные отклонения от расчетных условий.
Перед покупкой комплекта полезно еще раз проверить всю схему. Необходимо убедиться, что выбору водосточной системы предшествовал расчет площади, а не только визуальная оценка дома.
Итоговая проверка включает:
- соответствие размера желоба площади водосбора;
- достаточную производительность водоприемных воронок;
- совместимость воронки и трубы;
- корректное количество водосточных стояков;
- достаточную длину и количество желобов;
- наличие углов, соединителей и заглушек;
- правильное количество кронштейнов;
- учет высоты здания при расчете длины труб;
- наличие необходимых деталей для монтажа;
- запас производительности для неблагоприятных условий.
Если требуется подобрать водосточную систему без ручных вычислений, можно использовать калькулятор, но итоговый комплект все равно должен соответствовать каталогу производителя. Особенно важно проверить размер, пропускную способность и совместимость всех деталей.
Таким образом, правильно рассчитать водосточную систему можно только при последовательном подходе: определить площадь водосбора, распределить ее между воронками, рассчитать поток воды, выбрать подходящий желоб и затем проверить трубу и остальные комплектующие. Такой расчет позволяет подобрать систему, которая будет справляться с реальной нагрузкой на крышу и не окажется ограничена слишком узким участком.
