Как сделать примыкание кровли к трубе без протечек

Чтобы в осенние дожди не текло возле дымовой трубы, нужны непрерывная гидроизоляция и отвод воды вниз по скату. Прямоугольный выход защищают фартуками или ендовым ковром, круглый — подходящей проходкой. Герметизирующий состав уплотняет соединения, но не заменяет водоотвод. Способы защиты выбирают по форме выхода, покрытию и нагреву поверхности.

Содержание

• Почему участок вокруг трубы особенно уязвим
• Что должен обеспечивать проход через покрытие
• Какие работы можно выполнить самостоятельно
• Материалы и инструменты для надежного обхода
• Примыкание к металлочерепице и профнастилу
• Внутренний фартук и водоотводящий галстук
• Раскрой профиля и настил листов вокруг выхода
• Наружное металлическое обрамление
• Примыкание к мягкой кровле
• Галтель в основании вертикальной стенки
• Подъем защитных полотен на стенку
• Защита верхней границы ковра
• Примыкание к круглой металлической трубе
• Подготовка и установка проходного элемента
• Уплотнение соединения с кровельным листом
• Ошибки при монтаже и их последствия
• Как убедиться в качестве выполненной работы
• Частые вопросы

Почему участок вокруг трубы особенно уязвим

Дымовая шахта прерывает скат, заставляя поток огибать препятствие. Выше выхода скапливаются листья и снег, в нижних углах сходятся несколько деталей. При косом дожде ветер загоняет влагу под отстающую кромку. Водоотвод нужен на каждом уровне конструкции.

Вероятность повреждения растет при колебаниях температуры. Стальной лист расширяется быстрее кладки, эластичные материалы стареют. Жесткое заполнение подвижного соединения растрескивается даже без удара. Осенью дефект проявляется при длительном смачивании.

При осмотре дымохода основные признаки сопоставляют с погодой и работой отопления:

• Влага появляется только при ветре с одного направления — проверяют соответствующую боковую сторону обхода.
• Следы заметны после растопки в сухой день — обследуют канал на образование и отведение конденсата.
• Мокрая полоса начинается выше выхода — ищут повреждение на скате, через которое вода движется к шахте.

Если течет крыша, место капли не всегда совпадает с точкой входа воды. Жидкость перемещается по стропилу или защитному полотну. При осмотре отмечают начало влажного следа, а не только его нижний конец.

Что должен обеспечивать проход через покрытие

Гидроизоляция трубы на крыше дополняет водоотвод и противопожарную защиту. Наружная отделка останавливает дождь, подкровельный слой принимает случайную влагу, а проход через деревянные конструкции сохраняет расстояния до нагретых поверхностей. У каждой части своя задача.

Установка дымохода требует проверки условий и места размещения: конструкции канала, расположения стропил и требований отопительного прибора. Расстояния до горючих материалов назначают по проекту и системе дымоудаления. Битум и обычные пленки не подводят непосредственно к горячей одностенной оболочке.

Правильное примыкание сохраняет перекрытие деталей по стоку: верхняя часть накрывает нижнюю. За широкой шахтой иногда нужен водораздел — разуклонка, направляющая поток в стороны. Ее необходимость определяют по геометрии ската.

Мембрану оформляют вокруг негорючего короба или допускающей контакт поверхности, сохраняя противопожарный проход. Подъем на 150 мм применяют лишь там, где он предусмотрен системой. Высота и способ закрепления зависят от конструкции; этот размер не является универсальным.

Узел примыкания допускает перемещение деталей при нагреве без разрыва уплотнений. Проверяют и основание: сгнивший настил не удержит крепеж под исправной металлической накладкой.

Какие работы можно выполнить самостоятельно

Самостоятельно убирают мусор и меняют локально поврежденное уплотнение, если устройство прохода известно. Прежде чем заделать дефект, выясняют его происхождение. Новый выход или перенос существующего требуют обследования.

Для работы нужны сухой скат, устойчивый доступ и страховка с надежной точкой закрепления. Печь выключают и дают поверхностям остыть. Во время дождя на покрытие не выходят; без безопасного доступа приглашают кровельщика.

Профессиональное вмешательство требуется в следующих случаях:

• Выход пересекает стропильную ногу и нужно менять несущую схему.
• После пожара в канале необходимо оценить состояние прохода и скрытых конструкций.
• Старое покрытие содержит асбест, а ремонт предполагает его разборку или обработку.
• Шахта наклонилась либо отделилась от опорной части.
• На объекте отсутствует подтвержденная конструкция противопожарной разделки.

Когда протекает крыша, оценивают доступность нижнего водоотводящего слоя. Если восстановить его локально нельзя, снимают покрытие. Материалы и монтаж можно заказать в Krovelson.

Материалы и инструменты для надежного обхода

Фартук изготавливают из листового металла с защитным покрытием. Прямоугольному выходу нужны планки, битумному покрытию — ендовый ковер. Стык между трубой и кровлей закрывают самоклеящейся лентой, если это допускает конструкция. Верх ленты защищают от затекания.

Покупку комплектующих начинают с проверки технических характеристик:

• У металла учитывают толщину основы и сохранность заводского покрытия на сгибах.
• У клеевого слоя уточняют срок хранения и условия перевозки.
• У эластомера проверяют отсутствие складских трещин и повреждений.
• У крепежа проверяют тип сверлящего наконечника и совместимость с материалом опоры.
• У мастики проверяют целостность тары и отсутствие расслоения.

Герметизация трубы требует совместимости средства с металлом, минеральным основанием или резиновым элементом. Состав для внутреннего высокотемпературного участка не обязательно подходит для открытого наружного шва. Проверяют назначение, а не только слово «жаростойкий».

Готовят рулетку, угольник, ножницы по металлу, шуруповерт, пистолет для состава и валик. Обработка кирпича требует удаления пыли и защиты глаз и дыхания. Электроинструмент подключают через защищенную линию.

При расчете планок учитывают длины сторон, нахлесты и припуски на загибы. Сложный профиль заказывают по эскизу. В Krovelson можно подобрать металлические доборы по размерам и оттенку покрытия.

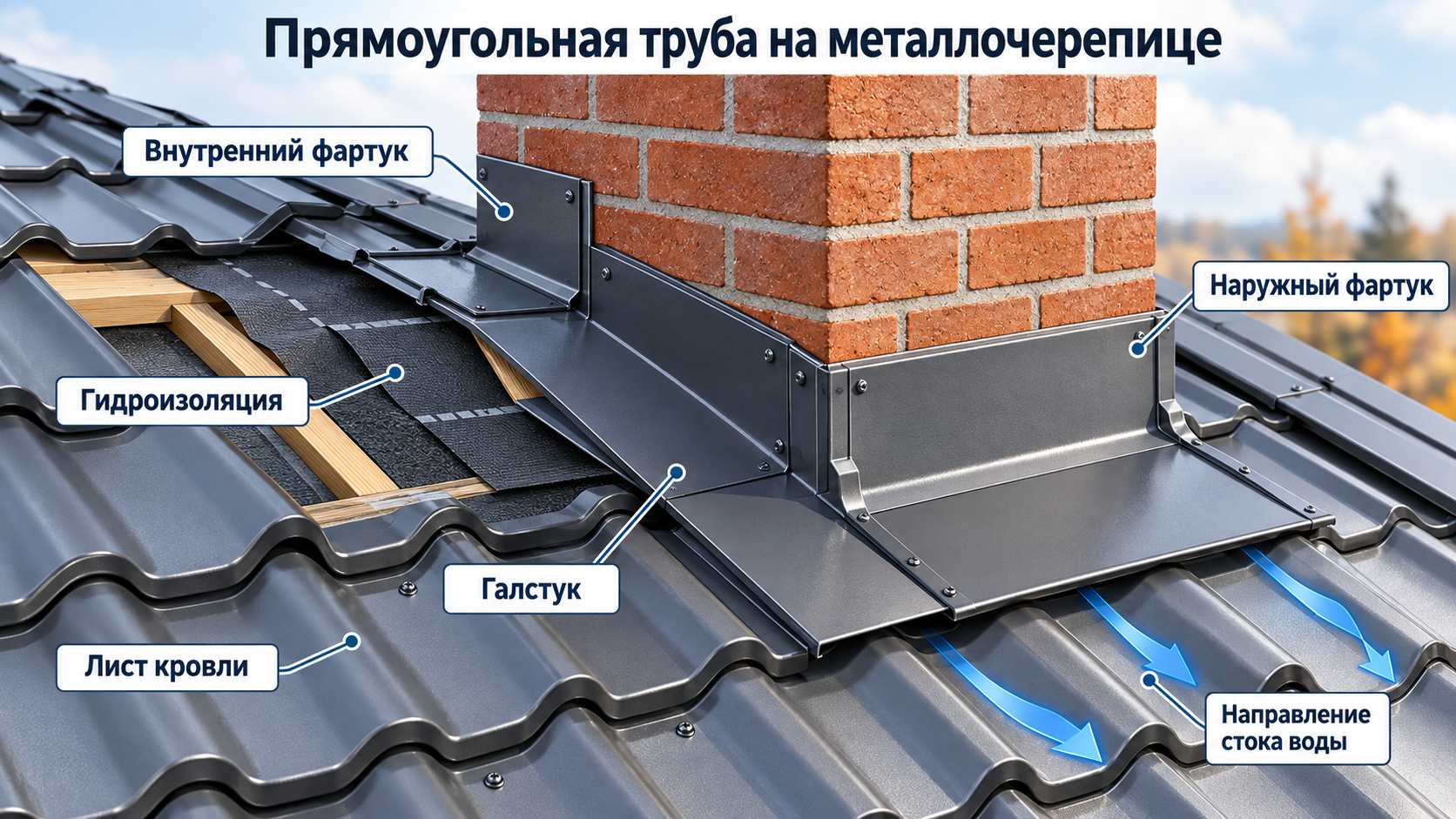

Примыкание к металлочерепице и профнастилу

Примыкание металлочерепицы выполняют с учетом поперечных ступеней, а у профнастила учитывают продольные канавки. Обрамление направляет осадки поверх листов и принимает воду, прошедшую под наружную защиту.

На новой крыше обход собирают до закрытия участка, при ремонте снимают листы для доступа к основанию. Ниже описана схема с внутренним и наружным обрамлением; другие решения могут иметь иную последовательность.

Внутренний фартук и водоотводящий галстук

Нижний фартук собирают из Г-образных планок. Вертикальная полка защищает стенку, горизонтальная передает воду дальше. Начинают со стороны карниза, затем ставят боковые части и верхнюю. В типовой схеме нахлест составляет около 150 мм; окончательный размер зависит от деталей и уклона.

Чтобы сделать примыкание без раскрытых углов, размечают загибы при пробной сборке. Надрез в нижней точке создает путь для затекания, поэтому сохраняют непрерывную водоотводящую полку.

У кирпичной печной трубы кромку внутренней планки вводят в предусмотренную штробу. Ее положение определяют по детали и состоянию кладки, не повреждая канал. Заводской тонкостенный кожух не штробят: применяют обжимное или накладное решение. Планки крепят к подготовленной опоре, заведенную кромку уплотняют.

Под нижнюю планку заводят галстук — металлический лист с боковыми отбортовками. Он выводит влагу к карнизу или в ендову. Конец должен отдавать воду на следующий защищенный участок, а не обрываться над утеплителем. Выпуск проверяют до настила листов.

Гидроизоляция дымохода сохраняет собственный маршрут стока. Полотно выше прохода отводит воду от выреза; предусмотренный проектом желоб направляет ее в сторону. Приклеивание четырех краев разрезанной пленки само по себе не восстанавливает прерванный поток.

Раскрой профиля и настил листов вокруг выхода

При устройстве примыканий металлочерепицы размечают вырез с предусмотренным зазором. Полка перекрывает линию реза, крепления попадают в опору. Размер отверстия учитывает конструкцию прохода.

Подрезку делают ножницами или высечным инструментом. Абразивный круг перегревает кромку и повреждает защитное покрытие. Стружку удаляют мягкой щеткой, не растирая по листу. Срезы обрабатывают разрешенным для выбранного металла средством.

Чтобы заделать щель между деталью и рельефом, используют предусмотренный уплотнитель или формуют полку. Саморезы затягивают без смятия волны. Если лист выгнулся, исправляют опору: добавление креплений не устраняет причину перекоса.

Наружное металлическое обрамление

Верхний фартук монтируют поверх металлочерепицы. Он закрывает срезы и ограничивает попадание дождя к внутренним деталям. Полки направляют воду на поверхность покрытия, не под его кромку. Участок выше шахты подгоняют с учетом потока.

Примыкание дымохода к наружному обрамлению оформляют защищенным верхним краем. Открытый торец не направляют навстречу дождю.

Для примыканий кровли выбирают крепления, допускающие обслуживание деталей. Прижим распределяют без вспучивания металла. Заводскую защитную пленку снимают до сборки соединений.

Примыкание к мягкой кровле

На мягкой кровле рядовая черепица не заменяет усиливающие детали вертикальной защиты. Настил делают жестким, стенку выравнивают, чтобы выкройки прилегали без воздушных карманов.

Галтель в основании вертикальной стенки

Галтель создает плавный переход со ската на стенку и уменьшает напряжение полотна в углу. Форму опоры выбирают по системе покрытия. Применяют треугольный либо минеральный элемент; его материал не должен нарушать противопожарные требования.

Подъем защитных полотен на стенку

Гидроизоляцию дымохода выполняют ендовым ковром, если он предусмотрен системой. Кирпичная поверхность должна быть сухой и прочной. Разрешенную грунтовку выдерживают до высыхания. На рыхлом растворе полотно оторвется вместе с поверхностным слоем.

У трубы делают переднюю, боковые и заднюю выкройки. Передняя находится со стороны карниза, задняя — выше по скату. Нижнюю часть перекрывают боковыми, затем верхней. Соединения удаляют от углов, оставляя воде путь в обход препятствия.

Во многих системах битумной черепицы ковер поднимают на стенку не менее чем на 300 мм и выводят на покрытие не менее чем на 200 мм. Размеры проверяют для выбранного решения. Необходимое увеличение высоты учитывают до раскроя.

Герметизация примыкания трубы зависит от непрерывного приклеивания. Мастику наносят разрешенным слоем: избыток способен размягчить битум. Полотно прижимают от центра к краям без растяжения углов. Работают при допустимой температуре, не компенсируя холод дополнительным клеем.

Чтобы правильно сделать примыкания сложного короба, готовят бумажные шаблоны для проверки перекрытий и расхода. Разрез при подгонке восстанавливают предусмотренной заплатой: тонкая полоса мастики не заменяет цельное полотно.

Защита верхней границы ковра

Верх ковра прикрывают металлической планкой, защищающей от воды на стенке. Она удерживает вертикальную часть от сползания. Крепеж ставят в прочное основание: клеевой слой не заменяет механическую фиксацию, если она предусмотрена схемой.

Заделка трубы по верхнему завершению должна оставаться доступной для осмотра. За облицовкой нужен отвод воды поверх планки. Нижний край отделки не должен собирать влагу за ковром; излишки состава удаляют.

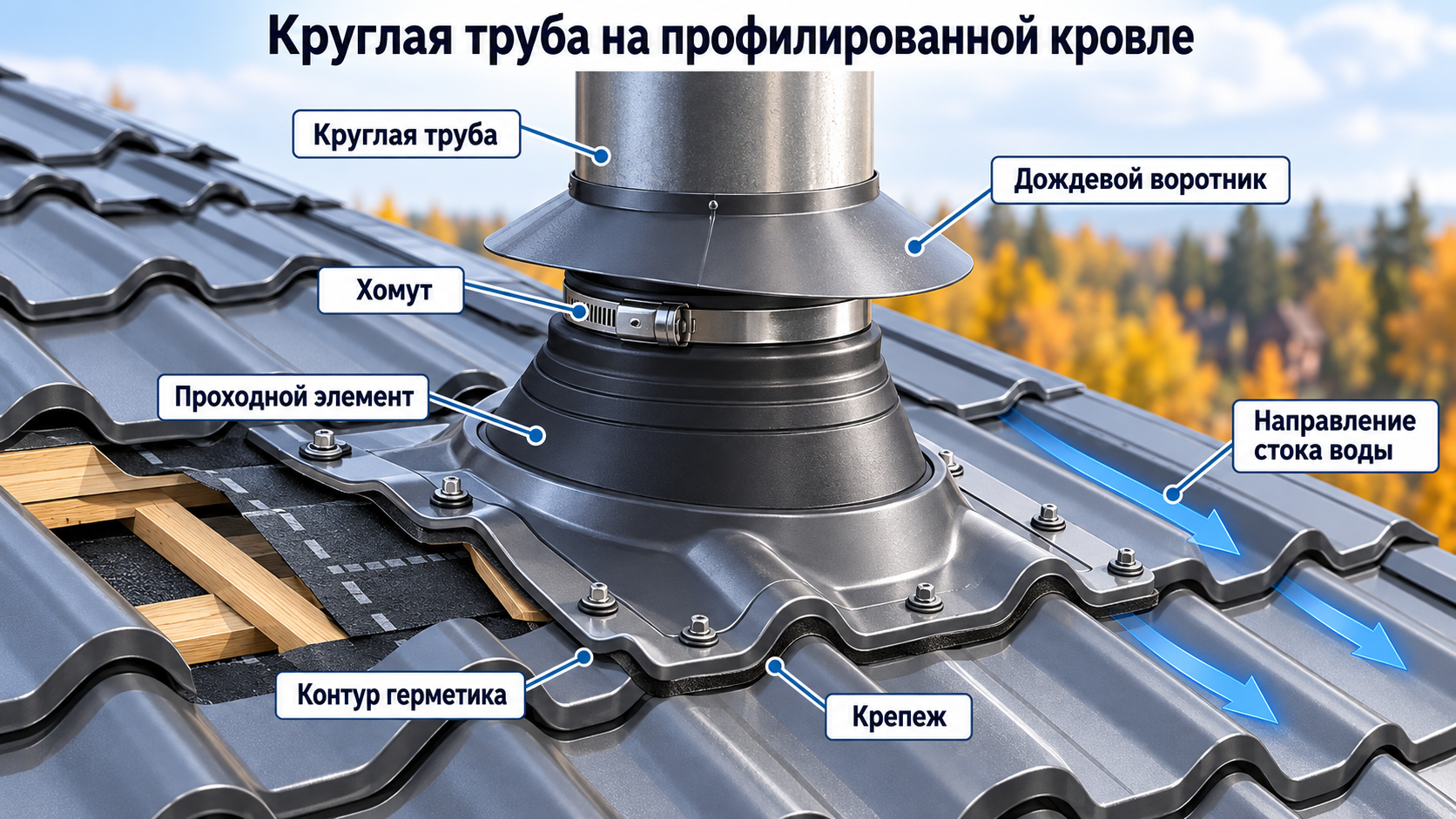

Примыкание к круглой металлической трубе

Круглый выход защищают основанием с манжетой либо металлическим проходом с дождевым воротником. Выбор зависит от диаметра, уклона и нагрева наружной оболочки. Совпадение размера не делает вентиляционную проходку пригодной для дымовых газов.

Подготовка и установка проходного элемента

Проверяют, к какой трубе дымохода прилегает уплотнение: к оболочке теплоизолированной системы или горячему одностенному участку. Во втором случае обычная манжета может не подойти. Решение выбирают по допустимому нагреву, а не на ощупь.

До установки оценивают остаточную прочность металла при коррозии и ремонтируют основание. Проходку примеряют без состава, проверяя прилегание по периметру. Ее опорная часть не должна висеть над впадиной, удерживаясь только краем листа.

Отверстие конуса вырезают по размерной схеме проходки. Чрезмерное уменьшение диаметра грозит разрывом при натягивании. Манжету опускают без избыточного растяжения, основание формуют по рельефу. Для несъемного выхода выбирают разрешенную разъемную деталь.

Когда делаем примыкание круглого выхода, сохраняем возможность температурного перемещения. Вес канала воспринимают собственные опоры дымовой системы. Передача этой нагрузки проходке деформирует манжету и лист.

Уплотнение соединения с кровельным листом

Перед герметизацией стыка покрытие очищают, высушивают и при необходимости обезжиривают разрешенным средством. Остатки масла или моющего раствора ухудшают сцепление. Работу завершают до появления росы.

Основание проходки крепят к кровле саморезами в предусмотренных точках. Под него наносят совместимый герметик непрерывным контуром. Крепеж затягивают без выдавливания всего состава и смятия опорной части. Шаг определяет монтажная схема.

Стык между трубой и крышей уплотняют по опорному периметру и охвату оболочки. Верх оформляют предусмотренным хомутом, манжетой либо дождевым воротником. Воротник направляет стекающую по металлу воду поверх проходного элемента.

После сборки выдерживают время отверждения состава: поверхностная пленка появляется раньше полной прочности. До готовности исключают полив и нагрев шва. Срок зависит от состава и условий нанесения.

Ошибки при монтаже и их последствия

Если протекает труба в месте выхода, новый валик состава может перекрыть выход воды из внутренних деталей. Сначала обследуют маршрут осадков и удаляют поврежденные материалы. Замазывание видимой кромки без диагностики не устраняет источник.

При оценке качества исключают следующие решения:

• Крепление нагруженной прижимной детали в слабый растворный шов: крепеж теряет удерживающую способность вместе с выкрашивающимся основанием.
• Нанесение нового средства поверх неизвестного старого состава: химическая несовместимость может вызвать отслоение на границе материалов.
• Заполнение прохода обычной монтажной пеной: такое заполнение не подтверждает выполнение противопожарной разделки.
• Закрытие вентиляционного канала сплошной накладкой: подкровельная конструкция лишается предусмотренного движения воздуха.
• Выравнивание провалившегося настила толстым слоем мастики: деформация основания сохраняется и передается защитному полотну.

Если течет труба изнутри, отдельно проверяют отопительное оборудование. Для защиты дымохода, чтобы вода не возвращалась, исключают повреждение оголовка и канала. Замена обрамления не устранит эти дефекты.

На шиферной крыше заделка требует сохранения хрупких листов. Смесь цемента и асбеста для ремонта не готовят. Жесткий раствор не компенсирует температурное движение. Разрушенное покрытие заменяют с учетом безопасного обращения с материалом.

У трубы под крышей заделывают предусмотренные соединения. Закрытие пути капли снизу оставляет влагу в утеплителе. Источник устраняют снаружи, поврежденные внутренние слои просушивают и обследуют.

Как убедиться в качестве выполненной работы

Приемку начинают до закрытия скрытых деталей. Сверяют обход с выбранной схемой, осматривают углы без силового отгибания.

Для дальнейшего обслуживания сохраняют результаты приемки:

• Фотографии скрытого основания с привязкой к сторонам света.
• Размерный эскиз всех изготовленных на заказ деталей.
• Наименование примененного уплотняющего средства и номер его партии.
• Дату окончания работ и условия, при которых наносились клеевые материалы.
• Отдельную отметку об участках, которые при ремонте не вскрывались.

После отверждения состава проводят испытание спокойным потоком воды. Начинают снизу, переходят к бокам и затем вверх, наблюдая изнутри. Участки проверяют отдельно. Струю не направляют под кромки и не используют сильный напор: он способен создать искусственную протечку.

Если крыша течет во время проверки, полив останавливают и отмечают первое увлажнение. После исправления повторяют испытание тем же способом. Для мансарды заранее обеспечивают доступ изнутри, чтобы отделка не скрыла результат.

Протекающая крыша нуждается в контроле после первого продолжительного дождя. Осмотр с земли дополняют проверкой изнутри. После сильного ветра или схода снега участок обследуют вне графика.

Для подбора комплекта в «Кровельсон» (Krovelson) сообщите покрытие, размеры выхода и характер дефекта. Это поможет определить состав замены. При заказе монтажа укажите доступ к чердаку для наблюдения снизу.

Частые вопросы

Можно ли устранить протечку одним герметиком?

Да, если поврежден только обслуживаемый шов, а основание, водоотвод и крепления исправны. При неверном устройстве обхода состав дает временный эффект. До ремонта определяют путь воды и восстанавливают деталь, которая должна отводить осадки.

Какой материал использовать вместо жесткого раствора?

Для подвижного соединения выбирают совместимое эластичное уплотнение в составе узла. Его температура применения должна соответствовать нагреву поверхности. При разрушении опорной части восстанавливают основание, затем выполняют уплотнение.

Всегда ли нужно штробить стенку?

Нет. Штробу выполняют в подходящем минеральном основании, когда этого требует выбранная схема. Для металлических оболочек применяют накладные или обжимные детали. Состояние кирпича проверяют до обработки, чтобы не повредить дымовой канал.

Почему обрамление протекает только осенью?

Затяжные осадки дольше смачивают соединения, а листья затрудняют сток у верхней стороны выхода. Перепады температуры проявляют дефекты подвижных швов. Проверяют не только наружные кромки, но и скрытые участки, которые могли оставаться сухими летом.

Можно ли установить обычную проходку на горячий канал?

Только если изделие рассчитано на такую конструкцию и ее температурный режим. Совпадение диаметра этого не подтверждает. Для горячей одностенной оболочки требуется специально предусмотренное решение; вентиляционную манжету не используют.

Нужно ли менять все покрытие ради ремонта выхода?

Не всегда. Объем разборки зависит от доступа к поврежденным слоям и состояния соседних листов или гонтов. Локальный ремонт оправдан, если восстановлен весь путь стока. При сгнившем настиле или нескольких дефектах площадь вскрытия придется увеличить.
